Günümüzde endüstriyel tesislerde karşılaşılan enerji kalitesi problemlerinin başında harmonik akımlar gelmektedir. Bu akımlar sistem kararlılığını bozar ve ciddi ekipman hasarlarına yol açabilir. Peki harmonik akım nedir, AG parafudr bu zararlara karşı nasıl bir rol oynar?
Harmonik akım nedir?
Harmonik akım, elektrikli ekipmanların şebeke frekansının (50 Hz) tam katlarında akım çekmesi sonucu oluşan ve sinüs dalga şeklini bozan akım bileşenidir. Özellikle frekans konvertörleri, sürücüler, bilgisayarlar ve LED aydınlatmalar gibi doğrusal olmayan yüklerin yoğun kullanıldığı işletmelerde ortaya çıkar.
Harmonik frekans örnekleri:
- harmonik: 3 × 50 Hz = 150 Hz
- harmonik: 5 × 50 Hz = 250 Hz
- harmonik: 50 × 50 Hz = 2500 Hz
Bu bileşenler şebekenin dalga şeklini bozarak hem enerji kaybına hem de ekipman ömrünün azalmasına neden olur.
Harmonik akımların sistemlere zararları
Harmonik akımların etkileri yalnızca ekipman arızalarıyla sınırlı kalmaz; enerji verimliliğini de doğrudan etkiler. En sık karşılaşılan zararlar:
- Elektronik kartların yanması ve sistemsel arızalar
- Motor sargılarında ısınma ve izolasyon bozulmaları
- Gerilim dalga şeklinde bozulmalar ve gerilim çökmeleri
- Kaçak akım rölelerinde hatalı tetiklenmeler
- Kompanzasyon sistemlerinde verimsizlik
- Sigorta ve manyetik şalterlerde gereksiz açmalar
- Yalıtkanlık direncinde düşüş ve kısa devre riski
Bu zararlar üretim sürekliliğini riske atarak hem operasyonel hem de finansal kayıplara neden olabilir.
AG parafudr ile harmonik etkilere karşı koruma
Parafudr nedir ve ne işe yarar?
AG (alçak gerilim) parafudr, şebekeye gelen ani gerilim darbelerini (özellikle 8/20 µs darbe karakteristiğindeki geçici aşırı gerilimleri) toprağa deşarj ederek sistemdeki cihazları koruyan bir koruma elemanıdır.

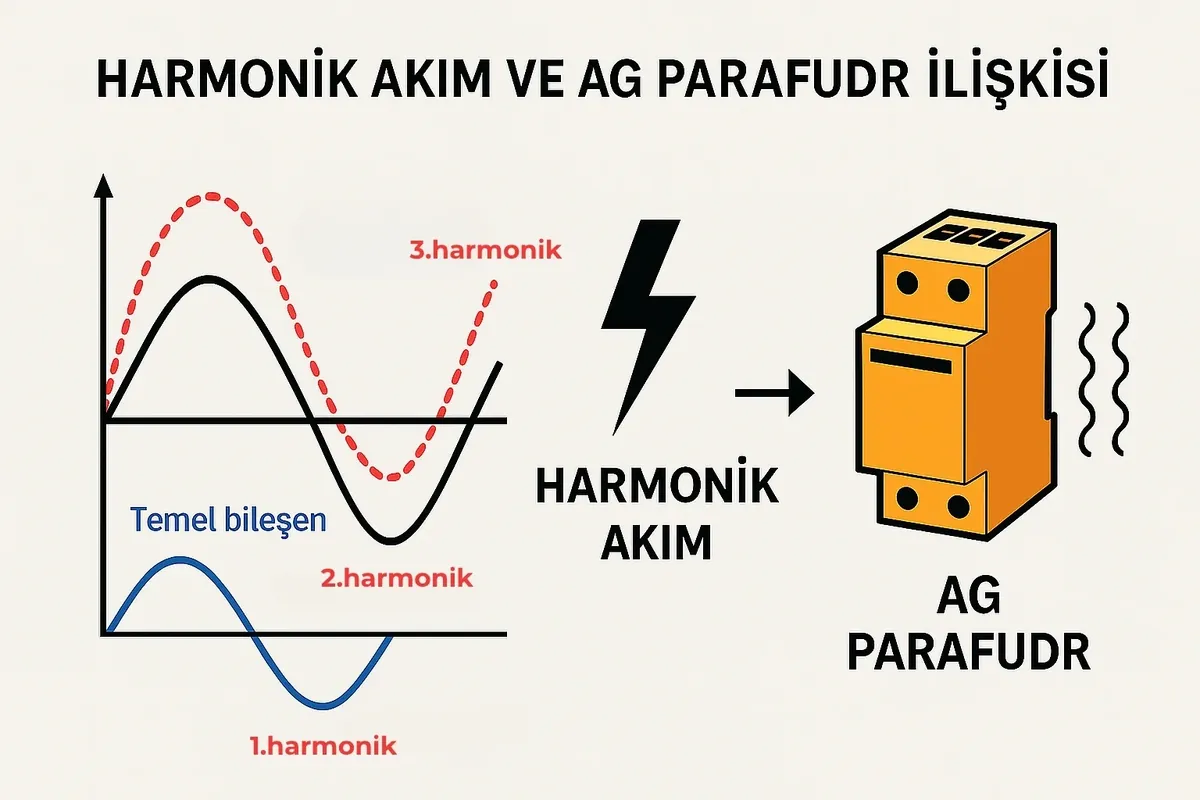

Parafudr ve harmonik arasındaki ilişki
AG parafudrlar harmonik akımları filtreleyemez. Ancak harmoniklerin ve anahtarlama olaylarının beraberinde getirdiği ani gerilim darbelerinden kaynaklanan arızalara karşı etkili bir koruma sağlar. Özellikle Tip 2 ve Tip 2+3 parafudrlar, sürücü panoları ve makine panolarının önüne konumlandırıldığında sistem güvenliği önemli ölçüde artar.
Harmonik sorunlarını kökten çözmek için ne yapılmalı?
AG parafudrlar hızlı bir önlem sunarken, harmonik problemin kalıcı çözümü için daha kapsamlı ekipmanlara ihtiyaç vardır. Önerilen filtreleme yöntemleri:
- Aktif harmonik filtreler: Gelişmiş kontrol algoritmalarıyla harmonik üretimini anlık olarak analiz eder ve şebekeyi aktif olarak temizler.
- Pasif harmonik filtreler: Belirli harmonik frekanslarına ayarlanmış devre elemanlarıyla harmonikleri bastırır.
- Elektromanyetik (EMI) filtreler: Giriş ve çıkış arasındaki parazitleri ve yüksek frekans etkilerini bastırarak cihaz güvenliğini artırır.
Bu çözümler maliyetli olabilir, ancak uzun vadeli enerji kalitesi ve cihaz güvenliği açısından kritik öneme sahiptir.
Harmonik risklerine karşı proaktif olun
Endüstriyel tesislerde ve ticari işletmelerde harmonik akımların oluşturduğu risklere karşı hem hızlı hem de kalıcı çözümler üretmek gerekir. AG parafudr kullanımı, ani gerilim darbelerine karşı ilk savunma hattıdır. Hızlı aksiyon için öneriler:
- Sürücü panolarının önüne Tip 2+3 AG parafudr uygulayın.
- Sisteminize özel harmonik analiz yaptırarak filtreleme çözümlerine geçin.
- Uzman teknik ekiplerle çalışarak riskleri en aza indirin.
Harmonik kaynaklı ekipman arızalarını ve enerji kalitesi sorunlarını değerlendirmek için ekibimizle iletişime geçebilir, aşırı gerilim (SPD) koruma çözümlerimizi inceleyebilirsiniz.
