PDCE nasıl çalışır?

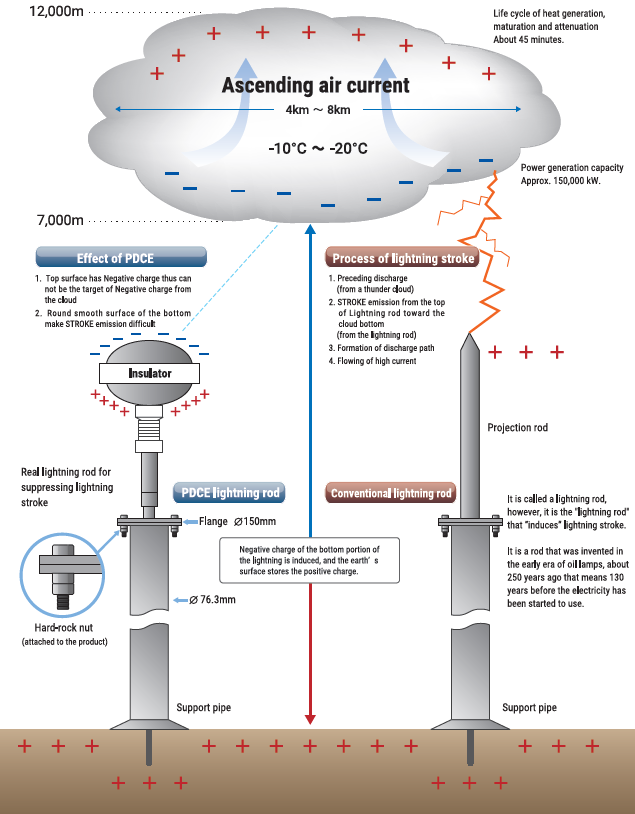

PDCE, kapasitör prensibine dayanan iki elektrotlu bir yapıya sahiptir:

  • Alt elektrot topraklama hattına bağlıdır ve yerde indüklenen yükleri toplar.
  • Üst elektrot, özel bir dielektrik malzemeyle alt elektrottan yalıtılmıştır; bu yüklerin doğrudan yukarı taşınmasını engeller.
  • Üst elektrotun yuvarlatılmış geometrisi, sivri uçlarda oluşan elektrik alan yoğunlaşmasını (korona etkisini) baskılar.

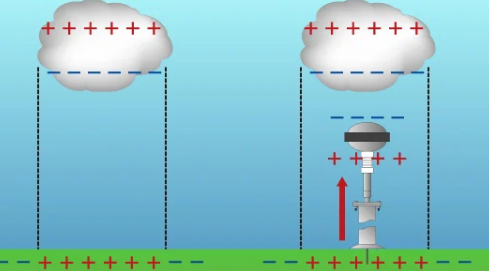

Bu yapı, yapı üzerindeki elektrik alanını dengeleyerek yıldırım oluşumunda kritik rol oynayan yukarı yönlü deşarjların gelişmesini zorlaştırır; buluttan inen öncü deşarj, korunan bölgede bağlanabileceği uygun bir kanal bulmakta zorlanır. Böylece yıldırım ya bulut içinde sönümlenir ya da koşulları daha uygun başka bir noktaya yönelir.

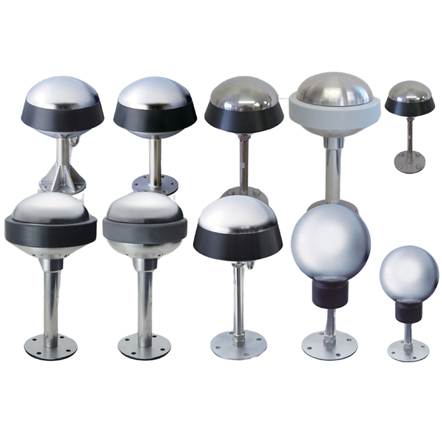

PDCE Magnum, Junior, Marine ve Baby modelleri

Topraklama neden şart? PDCE'nin topraklamaya bağlanması enerji boşaltmak için değil, referans potansiyel oluşturmak içindir. Topraklama olmadan potansiyel fark kontrolü ve kapasitif dengeleme gerçekleşmez.

Fail-safe koruma: İstisnai bir doğrudan temas durumunda PDCE, sağlam yapısı sayesinde yıldırım akımını toprağa ileterek geleneksel bir yakalama ucu gibi görev yapar.

Öne çıkan özellikler

  • Yıldırımı çekmeyen, elektronik dostu koruma: yıldırımı kendine çekmediği için elektromanyetik darbe ve aşırı gerilim riskini kaynağında azaltır.
  • Parazit yapmaz: elektronik devre ve güç kaynağı içermediği için radyo, anten ve haberleşme sistemlerinde elektromanyetik parazit oluşturmaz.
  • Geniş etki alanı: üretici verilerine göre ideal koşullarda yaklaşık 100 m yarıçap (Magnum ve Marine, 20 m montaj yüksekliğinde). Bu değer bir bastırma etki alanıdır; TS EN 62305 kapsamında koruma yarıçapı olarak kullanılmaz.
  • Mevcut altyapıyla uyum: mevcut paratoner direğine monte edilip aynı topraklama hattına bağlanabilir.
  • Düşük bakım: elektronik aksam ve güç kaynağı içermez, paslanmaz çelik gövdelidir; yıllık görsel kontrol ile topraklama direnci ve bağlantı sürekliliği ölçümü önerilir.

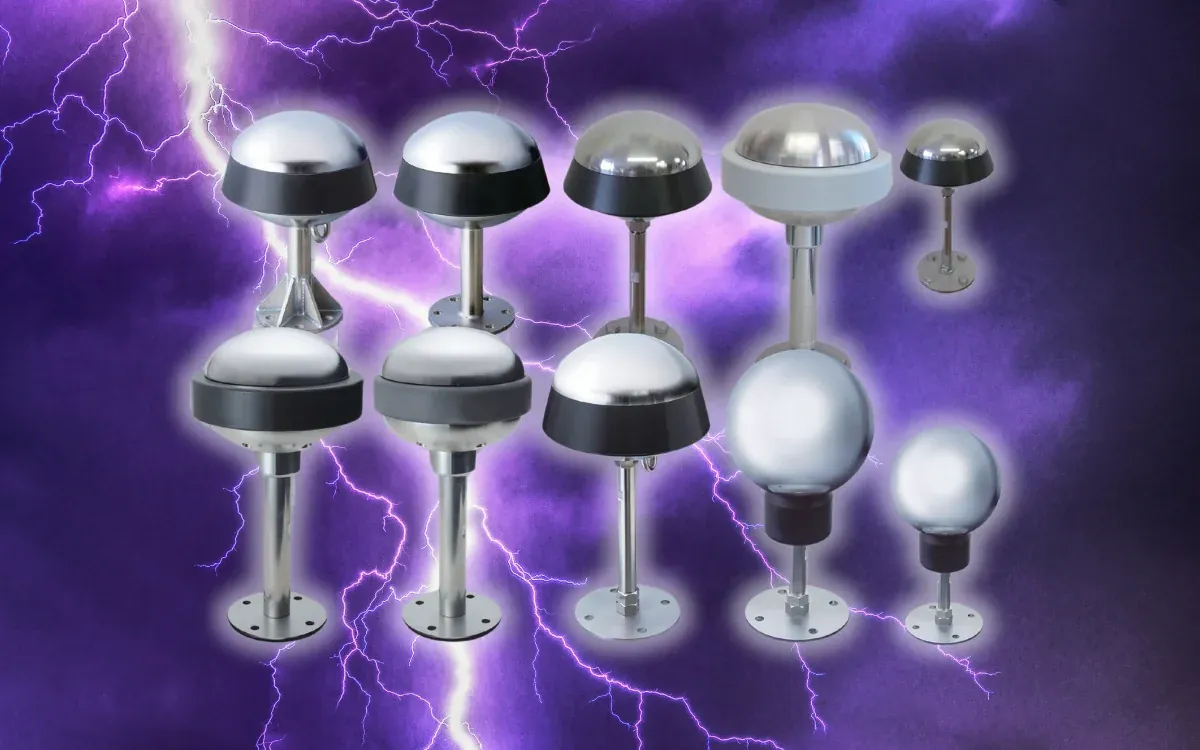

Modeller

Model Uygulama Not
PDCE-Magnum Kritik tesisler, gökdelenler, geniş alanlar SUS316L paslanmaz çelik elektrot; ~100 m etki alanı (üretici verisi); HT300/HT500 baca tipi seçenekleri
PDCE-Junior Okullar, ofisler, istasyonlar 60° koruma açısı (Japon Yapı Standartları Kanunu)
PDCE-Marine Gemiler, yatlar, offshore platformlar SUS316L paslanmaz çelik elektrot; ~100 m etki alanı (üretici verisi)
PDCE-Baby CCTV direkleri, IoT, küçük tekneler 60° koruma açısı (Japon Yapı Standartları Kanunu); küçük ekipman için

Etki alanı değerleri üreticinin ideal koşullar için verdiği teorik değerlerdir ve TS EN 62305'e göre koruma yarıçapı değildir; 60° koruma açısı Japon mevzuatına göredir. Projelendirmede koruma bölgesi TS EN 62305-3'e göre hesaplanır.

Kullanım alanları

  • Enerji: GES, RES, trafo merkezleri
  • Endüstri: fabrikalar, petrokimya tesisleri, rafineriler
  • Ulaşım: demiryolları, havalimanları, limanlar, gemiler
  • İletişim: anten kuleleri, radarlar, veri merkezleri
  • Kamu ve sosyal alanlar: hastaneler, stadyumlar, okullar
  • Özel yapılar: tarihi eserler, heykeller, kuleler

Standartlar ve belgeler

  • PDCE, JIS A 4201 ve JIS Z 9290-3 ile uyumludur ve Japonya'da Yapı Standartları Kanunu kapsamında yakalama ucu olarak kullanılabilir.
  • Japonya'da Afet Önleme ve Güvenlik Vakfı (Bousai Anzen Kyokai) tarafından "Önerilen Afet Önleyici Ürün" olarak kabul edilmiştir.
  • PDCE'nin yıldırım bastırma etkisi TS EN 62305 kapsamında tanımlı bir koruma yöntemi değildir; üreticinin etki alanı standarda göre koruma yarıçapı olarak kullanılamaz.
  • PDCE, metal bir yakalama ucu olarak TS EN 62305-3'e göre tasarlanan bir dış yıldırımdan korunma sisteminde kullanılabilir. Koruma bölgesi, ucun gerçek fiziksel yüksekliğiyle koruma açısı veya yuvarlanan küre yöntemiyle belirlenir. İniş iletkenleri, topraklama, eş potansiyel kuşaklama ve ayırma mesafesi ile bileşen uygunluğu (TS EN 62561-1) ayrıca sağlanmalıdır.
  • Ürünler ISO 9001 / JIS Q 9001 belgeli tesislerde üretilir.
  • Üretici verilerine göre Japonya'da 4.000'i aşkın noktada kullanılmaktadır.

Katmanlı koruma içindeki yeri

PDCE doğrudan darbe riskini azaltır; ancak şebekeden ve çevreden gelen aşırı gerilimlere karşı cihazları korumaz. Bu nedenle aşırı gerilim (SPD) koruması ile birlikte, tesisin topraklama izleme altyapısıyla desteklenen çok katmanlı bir strateji önerilir. Fırtına öncesi operasyonel önlem için yıldırım erken uyarı sistemi bu katmanı tamamlar.

Sık sorulan sorular

PDCE ile aktif paratoner (ESE) aynı şey mi?

Hayır. Aktif paratonerler yıldırımı yakalamaya yöneliktir; PDCE ise korunan bölgede yıldırım oluşumunu bastırmayı hedefler.

Mevcut paratonerimin yerine takılabilir mi?

Mevcut direğe monte edilip aynı topraklama hattına bağlanabilir. Ancak TS EN 62305 kapsamında koruma bölgesi ucun fiziksel yüksekliğine göre hesaplandığından, mevcut yakalama ucu sayısının azaltılabileceği varsayılmamalıdır. Uygunluk keşifte değerlendirilir.

Bakım gerektirir mi?

Elektronik aksam içermediği için bakım ihtiyacı düşüktür; yıllık görsel kontrol ile topraklama direnci ve bağlantı sürekliliği ölçümü önerilir.
