Neden sürekli izleme?
Periyodik ölçüm, yalnızca ölçüm yapılan günün fotoğrafını verir. Sürekli izleme ise "sistem sağlıklı mı?" sorusunu varsayımla değil veriyle yanıtlar:
- G-Check ve EMS ile topraklama 7/24 izlenir. G-Check bağlantı bozulmalarını, EMS ise kuyu direncindeki eşik aşımlarını görünür kılar; cihazlar yapılandırmaya göre alarm üretir.
- Direnç değerindeki değişim izlenir; arıza oluşmadan bakım planlanır.
- Denetimler için gereken ölçüm kayıtları birikir, raporlama kolaylaşır.
- Saha ekiplerinin manuel kontrol yükü azalır.
Asiva'nın topraklama izleme çözümleri
Her tesis için tek doğru yöntem yoktur. Asiva, tesisin topraklama düzenine ve izlenecek nokta sayısına göre aşağıdaki yöntemlerden birini ya da birkaçını önerir.
G-Check — Pano tipi döngü (loop) direnci izleme
Mersen (Cirprotec markası), İspanya
G-Check, topraklama iletkenine bir gerilim darbesi uygulayıp dönüş akımını nötr üzerinden ölçerek döngü direncini hesaplar. Dolaylı temas durumundaki gerçek kaçak yolunun empedansını, yani güvenlik açısından izlenmesi gereken en önemli parametreyi TT ve TN-S topraklama düzenlerinde kontrol eder.
- Ölçüm aralığı: miliohm mertebesinden 500 Ω'a kadar
- 7/24 sürekli izleme; kullanıcı tanımlı sınır değer aşıldığında anında alarm çıkışı
- Topraklama arızasında kırmızı uyarı ışığı
- Tek butonla yapılandırma
- Uygulama: telekomünikasyon kuleleri, tesis ve ofis binaları, OG/AG trafo çıkışları
G-Check'in teknik ayrıntıları için G-Check broşürünü inceleyebilirsiniz.

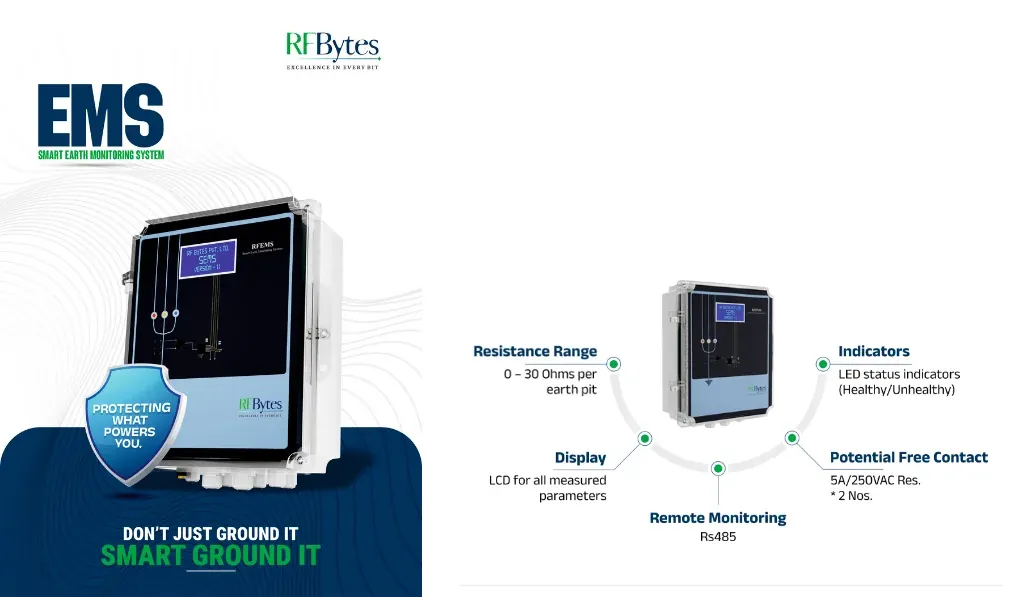

EMS — Akıllı topraklama ölçüm ve izleme sistemi
RFBytes, Hindistan
EMS, topraklama elektrodunun direncini endüstri standardı olan 3 kutuplu potansiyel düşümü (fall-of-potential) yöntemiyle ölçer ve bu ölçümü sürekli izlemeye taşır.
- Üç ayrı topraklama kuyusuna kadar direnç ölçümü; ölçüm aralığı kuyu başına 0–30 Ω
- Ayarlanabilir eşik ve süre değerleri
- 2 adet potansiyelsiz kontak (5 A / 250 VAC): yerel alarm veya arıza durumunda açtırma
- RS485 ile SCADA ve kontrol sistemlerine entegrasyon
- LCD ekran ve sağlıklı/arızalı LED göstergeleri; endüstriyel ortama uygun pano yapısı
EMS broşürüne doküman merkezinden ulaşabilirsiniz.
TJ1 — Çok noktalı topraklama direnci izleme
TAIHANG, Çin
TJ1, iniş iletkenini ayırmadan çevresine kapanan açılır sensörle döngü direncini periyodik olarak ölçer. TJ1-A verileri 4G, TJ1-B verileri RS485 üzerinden iletir; birden fazla ölçüm noktası aynı yazılımda izlenir.
TJ1 broşürüne doküman merkezinden ulaşabilirsiniz.
Karşılaştırma
| G-Check | EMS | TJ1 | |
|---|---|---|---|
| Ölçüm yöntemi | Döngü direnci (gerilim darbesi) | 3 kutuplu potansiyel düşümü | Açılır sensörle döngü direnci |
| Kapsam | Pano başına bir döngü | 3 topraklama kuyusuna kadar | Ağ üzerinden çok noktalı |
| Uyarı / entegrasyon | 7/24 izleme, alarm çıkışı | 7/24 izleme, 2 potansiyelsiz kontak, RS485/SCADA | Ayarlanabilir aralıklarla ölçüm; 4G (TJ1-A) veya RS485 (TJ1-B) üzerinden aktarım |
Uygulama alanları
Veri merkezleri, enerji santralleri (GES, RES), trafo merkezleri, telekomünikasyon kuleleri, akaryakıt ve petrokimya tesisleri, endüstriyel tesisler ve topraklama sürekliliğinin belgelenmesi gereken kritik altyapılar.
Sık sorulan sorular
Topraklama izleme, periyodik topraklama ölçümünün yerini tutar mı?
Hayır, tamamlar. Mevzuatın gerektirdiği periyodik ölçümler sürer; izleme sistemi iki ölçüm arasında gelişen bozulmaları görünür kılar.
Hangi sistemi seçmeliyim?
Topraklama düzeni, izlenecek nokta sayısı ve uzaktan erişim ihtiyacı belirleyicidir. Pano bazlı döngü izleme için G-Check, elektrot direncinin doğrudan ölçümü ve SCADA entegrasyonu için EMS, birden fazla noktanın ağ üzerinden periyodik izlenmesi için TJ1 öne çıkar. Seçim, keşif sonrasında Asiva mühendisleri tarafından yapılır.
Yıldırımdan korunma sistemiyle ilişkisi nedir?
Yıldırım akımı en sonunda topraklama sistemi üzerinden toprağa aktarılır. Topraklama direnci bozulmuş bir tesiste dış yıldırımlık sistemi tasarlandığı gibi çalışmaz.
Görevinize göre ilk adım
Satın alma ekibi
Mevcut ürün broşürlerine nereden ulaşabilirim?
Doküman merkezinde G-Check, EMS ve TJ1 için ayrı satırlar bulunur. Bu bağlantılardan ilgili ürünün mevcut dokümanına geçebilirsiniz.
İlk görüşme için hangi mevcut bilgileri bir araya getirebilirim?
Topraklama düzeni, izlenecek nokta sayısı ve uzaktan erişim ihtiyacı hakkında elinizde bulunan bilgileri iletişim sayfası üzerinden paylaşabilirsiniz. Bu başlıklar, yukarıdaki “Hangi sistemi seçmeliyim?” sorusunda da yer alır.
Proje sorumlusu
Yöntemleri aynı yerde nasıl karşılaştırabilirim?
Yukarıdaki “Karşılaştırma” bölümü mevcut yöntem açıklamalarını yan yana sunar. Ürün dokümanlarını da doküman merkezinden açabilirsiniz.
İlgili risk değerlendirmesi hizmetine nasıl ulaşabilirim?
Yıldırım Risk Değerlendirmesi sayfasında hizmet yaklaşımını inceleyebilirsiniz. Mevcut bilgilerinizle ön değerlendirmeye başlamak için Yıldırım Risk Hesabı bağlantısı da bulunur.
İşletme ve bakım ekibi
İzleme ile periyodik ölçümün ilişkisi nerede açıklanıyor?
Yukarıdaki “Topraklama izleme, periyodik topraklama ölçümünün yerini tutar mı?” sorusu bu ilişkiyi ele alır. İlgili açıklamaları sürekli topraklama izleme yazısında da okuyabilirsiniz.
Mevcut izleme ihtiyacımızı nasıl paylaşabiliriz?
İzlediğiniz noktaları ve uzaktan erişim ihtiyacınızı mühendislik ekibiyle iletişim sırasında paylaşabilirsiniz. Ürün bazındaki mevcut dokümanlara dönmek için yukarıdaki broşür bağlantılarını kullanabilirsiniz.
